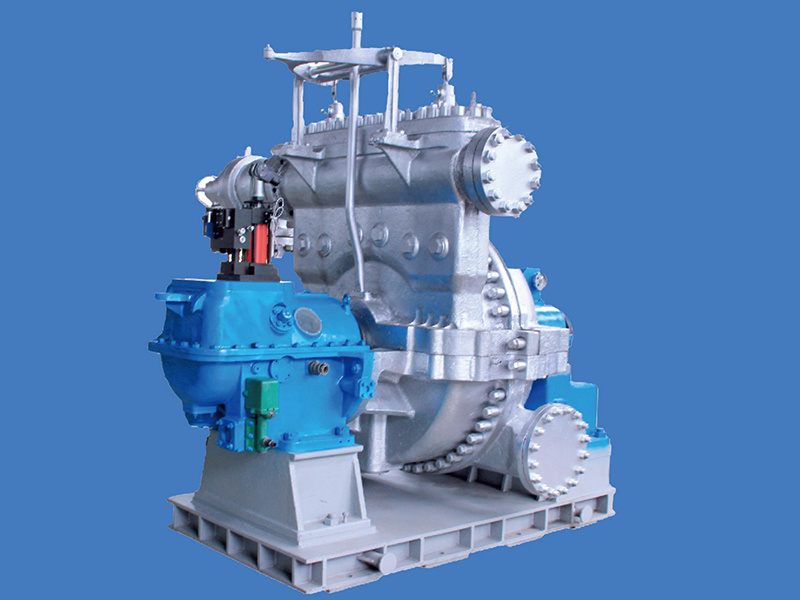

T570汽轮机

T570型汽轮机是单级背压式汽轮发电机组，有一个复速级叶轮，叶轮节圆直径为1040毫米，调速系统采用国际主流的美国woodward 505数字式控制器+CPC电液转换器，多组合阀调节，强制润滑，主轴转速为3000转/分，配套高压发电机。该机型主要特点就是利用低温低压低压差的蒸汽作为汽源拖动汽轮发电机来产生电能，其发电功率最高可达到3000KW,这种汽轮机组在国内尚属首创。应用在热电厂用户,利用区域热电厂供热压力0.8-1.2MPa的蒸汽，作为汽轮机的汽源，排汽0.2-0.7MPa到热用户生产车间，保证生产

所属分类：

背压发电汽轮机

关键词：

T570汽轮机

询价

图文详情

结构特征：

结构形式：快装双支点冲动单级背压式汽轮机

布置方式：单层或双层

机械调速：全液压调速

电子调速：采用美国 WOODWARD公司505数字调速器+德国VIOTH电液转换器或DEH

超速保护：两套机械飞锤式加电磁阀电子智能控制

汽封形式：含铝炭精弹簧补偿无间隙密封(排汽压力< 0.5MPa)不锈钢片迷宫式汽封(排汽压力> 0.5MPa)

主汽门：一体化自动主汽门(速关调节组合阀)

主轴总装：复速级叶轮叶片, 转子与叶轮过盈套装，叶轮叶片为嵌装式

润滑系统：强制油润滑(配套联合润滑油站)

热胀补偿：前轴承支撑为滑动热补偿

电气配置：全套电控柜、保护柜、主控柜、配套发电机(电压400-10500V)

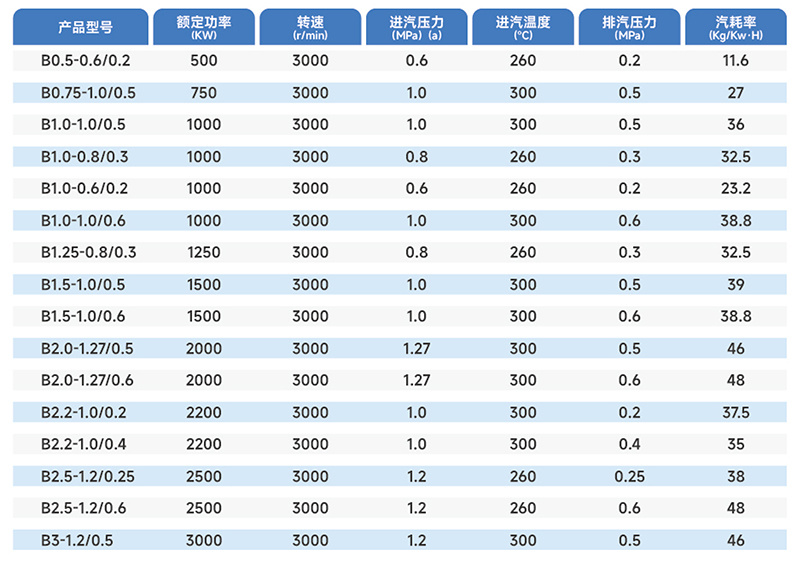

技术规格：

注：进排汽压力为绝对压力，汽轮机本体重量7.6T，外形尺寸 2650mm*2620mm*2255mm
