结构特征：

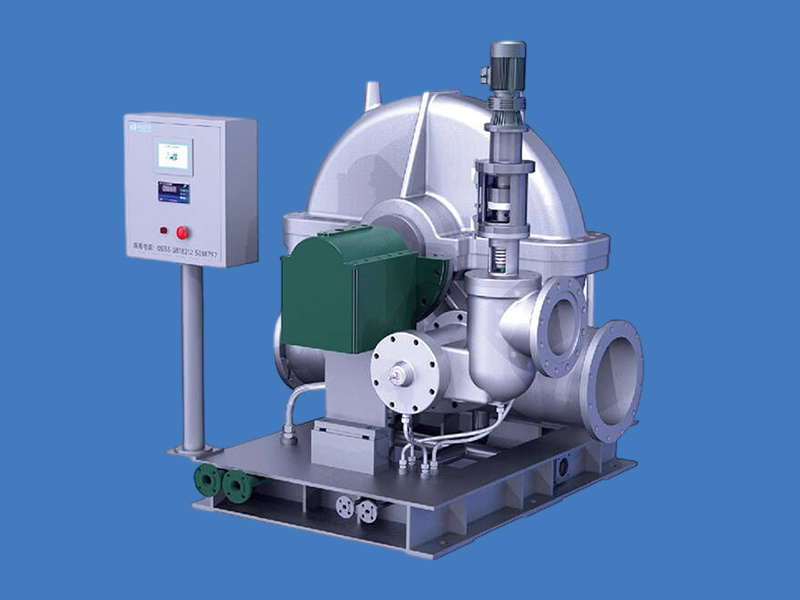

结构形式： 快装双支点冲动单级背压式汽轮机
布置方式： 单层(可与被拖动设备在同一底座上)
机械调速： 美 国 woodward-TG13 TG17
电子调速： 德国西门子 PLC 和日本光荣直行程执行器美国 woodward-TG17E+2301
超速保护: 两套机械飞锤式加电磁阀电子智能控制
汽封形式： 含铝炭精弹 簧补偿无间隙密封
主汽门： 一体化自动主汽门 (速关调节组合阀)
主轴总装： 复速级叶轮叶片, 转子与叶轮过盈套装，叶轮叶片为嵌装式
润滑系统： 配置甩油环结构的自润滑轴承
热胀补偿： 前轴承支撑为滑动热补偿

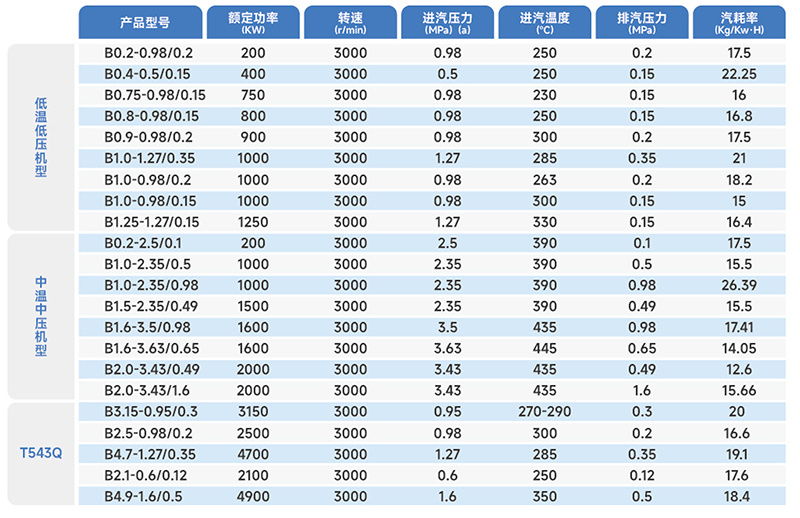

技术规格：
注:进排汽压力为绝对压力，汽轮机本体重量3.4T外形尺寸2100mm*1580mm*1760mm
